一体化净水器

一、概述

一体化净水器是本公司根据省水利厅关于“千万农民饮水工程”的号召，针对部分农村、山区村庄分散、地区偏僻、大型自来水工程很难贯彻的情况，并结合公司多年净水处理的经验，研制并为中小型自来水厂推出的新一代自来水净化装置。

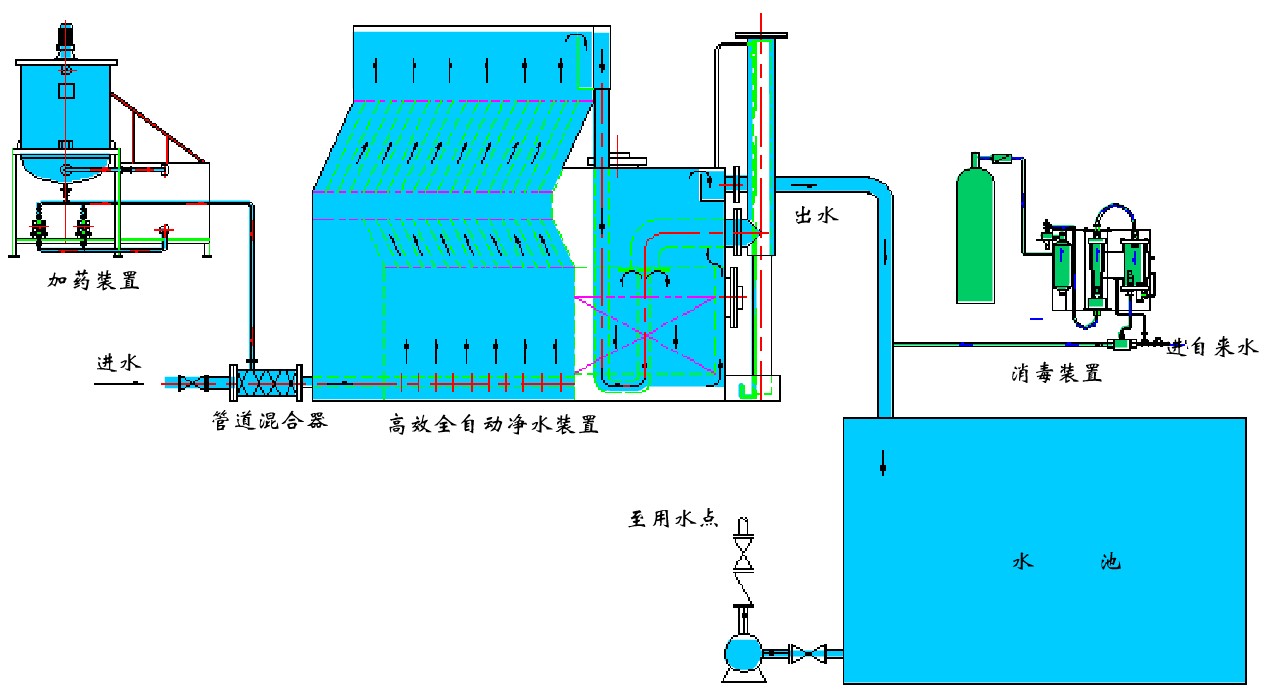

二、工作原理

一体化净水设备是一种新型重力式自动冲洗净水器，由凝聚反应区、斜管沉淀区、污泥区及过滤区组成。

a、凝聚反应区：

经加药混合后的原水进入一体

化净水器,首先进入装置底部的配水区,净水器的进水为一端进水,穿孔管布水,确保设备布水均匀,并且穿孔管的每个微孔处水流以一定的流速喷出,使污泥呈悬浮状与原水中的细小矾花充分接触, 前级混合后的原水在污泥的吸附作用下,进行彻底的混凝反应,通过剩余污泥的循环回流,进行絮凝反应,使进水与污泥具有更大的接触面积,提高污泥的凝聚效率,使原水中的小矾花凝聚成较大的矾花,为斜管沉降创造有利条件。

b、斜管沉淀区:

斜管沉淀区分为上下两部分,通过改变上下两层的斜管的孔径,提高水力梯度值,依据浅层沉淀理论,设置斜管加速沉降,下部反应区快速形成的大颗粒状絮体,在两层斜管之间水流方向发生改变,将会增加小颗粒絮体间的接触机会,在流经上层斜管时,进一步沉淀使出水得到净化。

形成的絮状体悬浮物在一层斜管区进行整流及预沉,一层斜管起均匀布水及导流作用,经充分反应后絮状水体沿二层斜管倾斜方向往上流动,进入沉降区内进行固液分离,沉积下来的污泥在重力及水流推力的作用下,沿斜管倾斜方向往下滑落。

c、污泥区:

斜管沉淀区沉淀的污泥通过水力的推流及自然沉降,部分剩余污泥经水力推动进入污泥区,大部分污泥回流进入高浓度混合反应区,为保证污泥区排泥的彻底性,每个污泥室均设有排泥系统及辅助排泥装置。

d、排泥系统:

排泥管采用穿孔管结构,辅助排泥系统在工艺中主要起助冲的作用,采用穿孔管助冲形式,沿污泥区底部设置,用于排泥时污泥区的搅动,以利于污泥的彻底排净。

e、集水及滤池配水区：

在沉淀池的清水区采用可调式三角堰板集水,经集水后汇入集水槽,使系统集水均匀。

集水槽出水自流进入配水区,经配水区进入各滤室内,每个滤池的进水配有进水流量调整挡板,可对每个滤池进水流量进行手动调节及设定,以保证各滤室配水的均匀性。

f、过滤系统：

经沉淀后的水体由配水槽通过配水管分配进入各个过滤室内,通过U形水封器配水,并由上而下通过滤料层,滤后水由各个滤池内的连通管在重力作用下至滤室顶部的清水室。清水室出水通过重力自流进入后级净化水池。

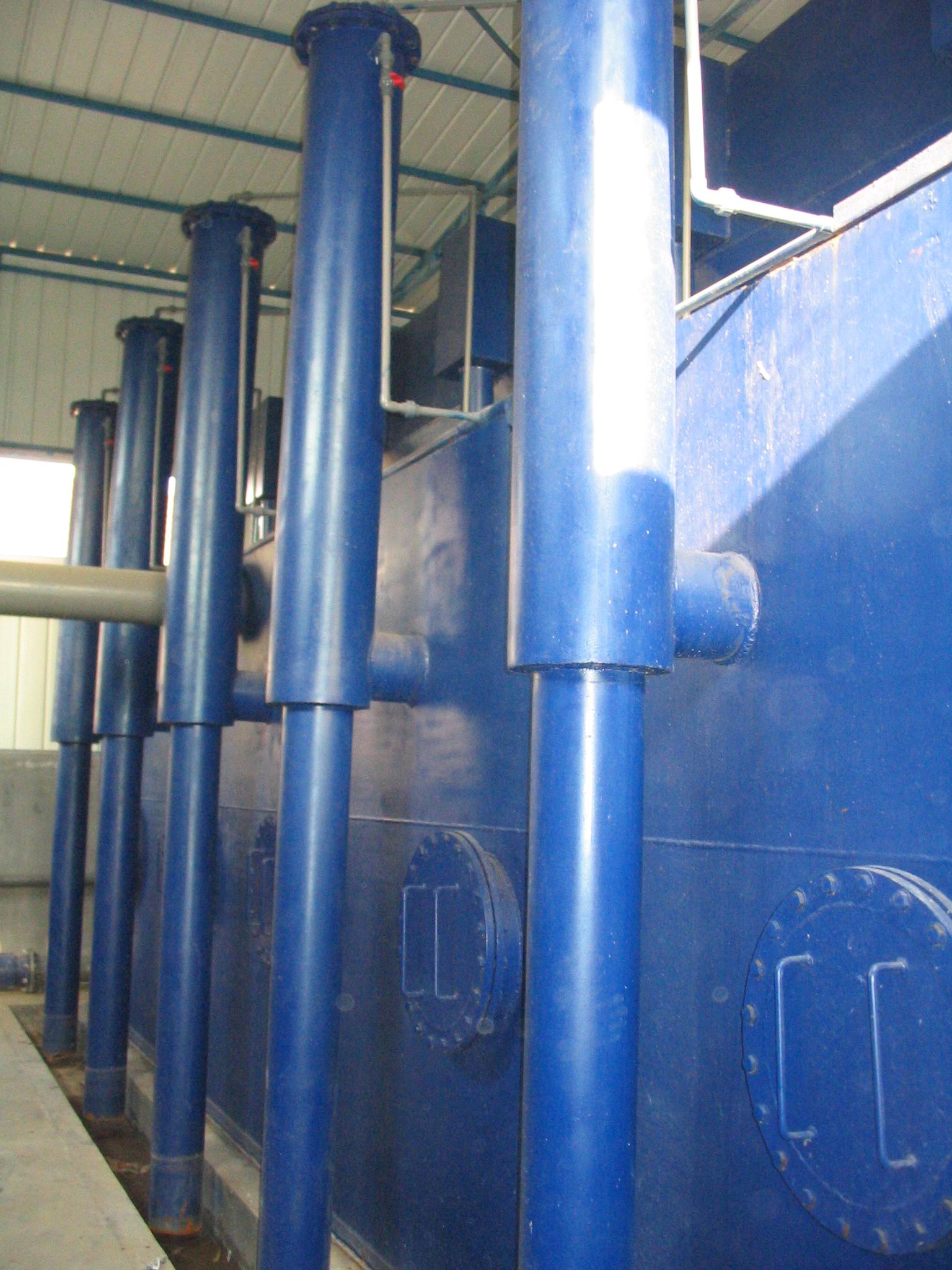

g、滤池虹吸反冲洗系统：

每个滤室均配有1套虹吸反冲洗系统,过滤系统的反冲洗排水通过重力虹吸原理,通过设定的水头损失值形成虹吸,利用过滤室清水室内的洁净水及滤池滤后水自动进行反冲洗,过滤层反冲洗水接至下水道进入厂区总排管网。

斜管沉淀区出水经滤料层过滤一定时间后,由于滤料层的运行阻力逐渐增大,虹吸上升管内水位逐渐升高,当水位上升至虹吸辅助管位置时,虹吸管内空气随着虹吸辅助管排水,形成负压,将虹吸管内空气不断带走,最终使虹吸上升管及虹吸下降管内的水位接通,即形成虹吸,过滤室上室清水在清水层的静压及真空吸引下迅速反冲洗,装置内清水按照正常运行路径反方向返回,当清水经过滤料层时即开始对滤料进行反冲洗,滤室的反洗强度通过排水管管口的锥形调节板来调整,可设定反洗强度及反洗时间,每次反冲洗历时4～6分钟。反洗强度为14-16L/m²·s,每台净水器在反冲洗时不间断产水。

三、适用范围

本设备适用于原水浊度小于1500mg/L的各类江、河、湖、水库等为水源的农村城镇、工矿企业的水厂，作为主要的净水处理装置；对于低温、低浊有季节性藻类的湖泊水源，有其特殊的适应能力；作为高纯水、饮料工业用水、锅炉用水等前置水处理的预处理设备；亦可用于各类工业循环水系统，可有效而大幅度地提高循环水水质。

四、设备特点

（1）本设备是公司原产品的改进型，是一个集絮凝、沉淀、排污、反冲、集水、过滤等工艺于一体的净水设备。

（2）本设备主壳体均为碳钢制作，内外部采用特殊涂料进行防腐处理，使用寿命长。

（3）本系列净水装置，不仅适用范围广，处理效果好，出水水质优良；而且自耗水量少，动力消耗省，占地面积小，节水、节电、节人工。再配以本厂生产的JY型加药装置及消毒设备，即可成为一个具有全套功能的净水站（厂）。

（4）将设备模块化，克服了设备体积过大无法运输的难题
